Wstęp
Wysokowydajna płytka flotacja jonowa to zaawansowana technologia uzdatniania wody. Rozpuszcza powietrze w wodzie, tworząc maleńkie pęcherzyki, a następnie łączy te pęcherzyki z zanieczyszczeniami, takimi jak zawiesina i tłuszcz w wodzie, aby zanieczyszczenia unosiły się na powierzchni wody, tworząc pianę, co pozwala na rozdzielenie fazy stałej od ciekłej. Jednocześnie działanie jonów może zwiększyć siłę wiązania między pęcherzykami a zanieczyszczeniami i poprawić wydajność separacji.
Dane techniczne
| Model | Pojemność | Objętość rozpuszczonego powietrza | Moc kW | Wymiar | DN (Lista dysz) | |||||||
| m³/h | m³/h | Pompa refluksowa | Napowietrzacz | Cedzidło | Mikser | Średnica basenu (m) | D/D1 | H/H1 | początek (A) | Wyjście (B) | Wylot osadu (C) | |
| WQF-2 | 15-20 | -7 | 2.2 | 1.5 | 0.75 | 1.5 | Φ2 | 3.4/2.0 | 4.2/2.5 | 100 | 100 | 100 |
| WQF-3 | 30-40 | -13 | 5.5 | 1.5 | 0.75 | 1.5 | Φ3 | 4.8/3.0 | 4.2/2.5 | 150 | 150 | 100 |
| WQF-4 | 50-80 | -15 | 7.5 | 1.5 | 0.75 | 1.5 | Φ4 | 5.9/4.0 | 4.2/2.5 | 200 | 200 | 100 |
| WQF-5 | 80-100 | -30 | 11 | 2.2 | 1.1 | 2.2 | Φ5 | 6.9/5.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-6 | 100-150 | -40 | 11 | 2.2 | 1.1 | 2.2 | Φ6 | 7.9/6.0 | 4.2/2.5 | 300 | 300 | 125 |
| WQF-7 | 150-180 | -60 | 15 | 3 | 1.1 | 2.2 | Φ7 | 8.9/7.0 | 4.2/2.5 | 350 | 350 | 150 |
| WQF-8 | 200-250 | -70 | 22 | 4 | 1.5 | 3 | Φ8 | 9.9/8.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-9 | 250-300 | -90 | 30 | 4 | 1.5 | 3 | Φ9 | 10.9/9.0 | 4.7/3.0 | 400 | 400 | 150 |
| WQF-10 | 300-400 | -110 | 30 | 4 | 1.5 | 3 | Φ10 | 11.9/10.0 | 4.7/3.0 | 450 | 450 | 150 |
| WQF-11 | 400-500 | -150 | 45 | 5.5 | 2.2 | 3 | Φ11 | 12.9/11.0 | 4.7/3.0 | 450 | 450 | 200 |
| WQF-12 | 500-625 | -200 | 45 | 5.5 | 2.2 | 4 | Φ12 | 13.9/12.0 | 5.7/4.0 | 450 | 450 | 200 |
| WQF-13 | 625-750 | -240 | 55 | 5.5 | 2.2 | 4 | Φ13 | 14.9/13.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-14 | 800-950 | -280 | 55 | 5.5 | 2.2 | 4 | Φ14 | 15.9/14.0 | 5.7/4.0 | 500 | 500 | 200 |
| WQF-15 | 1000-1150 | -300 | 55 | 5.5 | 2.2 | 4 | Φ15 | 16.9/15.0 | 5.7/4.0 | 600 | 600 | 200 |
| WQF-16 | 1250-1400 | -300 | 55 | 5.5 | 2.2 | 4 | Φ16 | 17.9/16.0 | 5.7/4.0 | 700 | 700 | 200 |
| WQF-18 | 1500-1800 | -480 | 75 | 7.5 | 3 | 4 | Φ18 | 19.9/18.0 | 5.7/4.0 | 700 | 700 | 250 |
Struktura i proces pracy

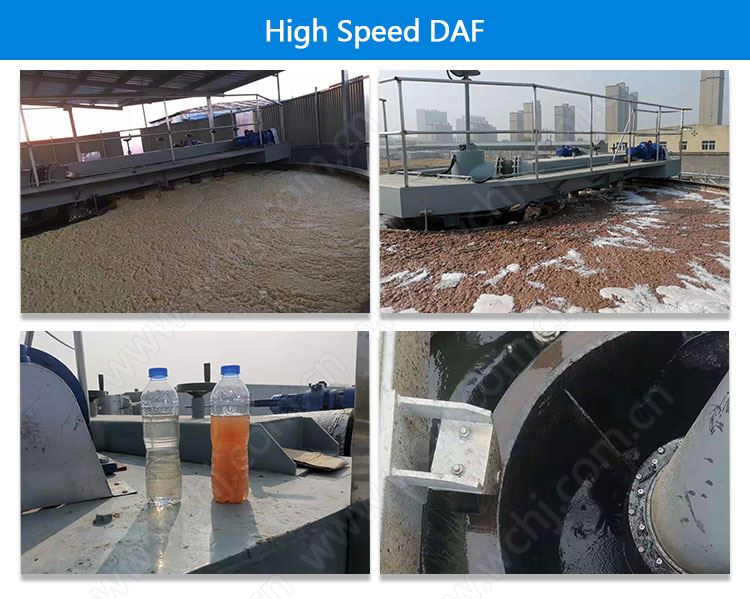

Wysokowydajna płytka flotacja jonowa to zaawansowany system szybkiej flotacji. Na podstawie tradycyjnej teorii flotacji z powodzeniem stosuje zasadę „płytkiej teorii” i „zerowej prędkości”. Główna część urządzenia składa się z korpusu zbiornika, obrotowego mechanizmu dystrybucji wody, mechanizmu uwalniania rozpuszczonego powietrza, mechanizmu ramy i mechanizmu zbierania wody. Wlot wody, wylot wody i wylot odprowadzania piany są skoncentrowane w obszarze korpusu zbiornika. Mechanizm dystrybucji wody, mechanizm zbierania wody i mechanizm uwalniania rozpuszczonego powietrza są ściśle połączone z ramą i obracają się wokół środka korpusu zbiornika.
Wysokowydajna płytka flotacja Gdy surowa woda wpływa do reaktora mieszającego, koagulanty i flokulanty są dodawane do reaktora mieszającego rurociągu, aby utworzyć rozdzielne flokuły, a drobne pęcherzyki (zakres średnicy pęcherzyków 5~10um) uwalniane przez mechanizm uwalniania rozpuszczonego powietrza są mieszane. Te drobne pęcherzyki przylegają do kłaczków w ściekach, tworząc ciało pływające o ciężarze właściwym mniejszym niż woda. Ciało pływające unosi się na powierzchnię wody i skrapla się do pływającego oleju (lub szlamu), który jest zeskrobywany do zbiornika zbierającego olej (szum) przez skrobak oleju (szum).
Zalety techniczne
System płytkiej flotacji powietrznej wykorzystuje zintegrowaną metodę łączenia, która skutecznie zmniejsza wymagania przestrzenne, zajmuje małą powierzchnię, zużywa mało energii oraz jest łatwy w instalacji i transporcie.
System ten charakteryzuje się wysokim stopniem automatyzacji, jest łatwy w obsłudze i prosty w zarządzaniu.
Wydajność rozpuszczonego powietrza jest wysoka, efekt oczyszczania stabilny, a ciśnienie rozpuszczonego powietrza i współczynnik refluksu wody rozpuszczonego powietrza można regulować w zależności od potrzeb.
W zależności od różnych wymagań dotyczących jakości wody i procesu można zastosować pojedyncze urządzenie do rozpuszczenia powietrza lub podwójne urządzenie do rozpuszczenia powietrza.
Flotacja jonowa o dużej prędkości wykorzystuje wydajny uwalniacz w celu zwiększenia efektywności wykorzystania rozpuszczonej w powietrzu wody i zapewnienia stabilności sprzętu flotacyjnego.
Kompresor o niskim poziomie hałasu rozwiązuje problem hałasu, który od dawna dręczy ludzi.
System flotacji dużej prędkości wykorzystuje standardową konfigurację, a wszelkie akcesoria można zazwyczaj zakupić lokalnie lub zlecić ich przetworzenie.
Obszary zastosowań
Usuwanie glonów, mętności i czarnego zapachu wód w rzekach i zbiornikach wodnych itp.
Podczyszczanie ścieków bytowych i zagęszczanie osadów.
Odzyskiwanie białej pulpy wodnej i ponowne wykorzystanie czystej wody w papiernictwie.
Drukowanie i barwienie ścieków, usuwanie koloru i zanieczyszczeń.
Usuwanie różnych jonów metali ciężkich ze ścieków galwanicznych.
Oddzielenie ścieków z rafinacji ropy naftowej i zanieczyszczeń olejowych.
Usuwanie zanieczyszczeń ze ścieków skórzanych.
Wstępne oczyszczanie odsalania wody morskiej
